Применение

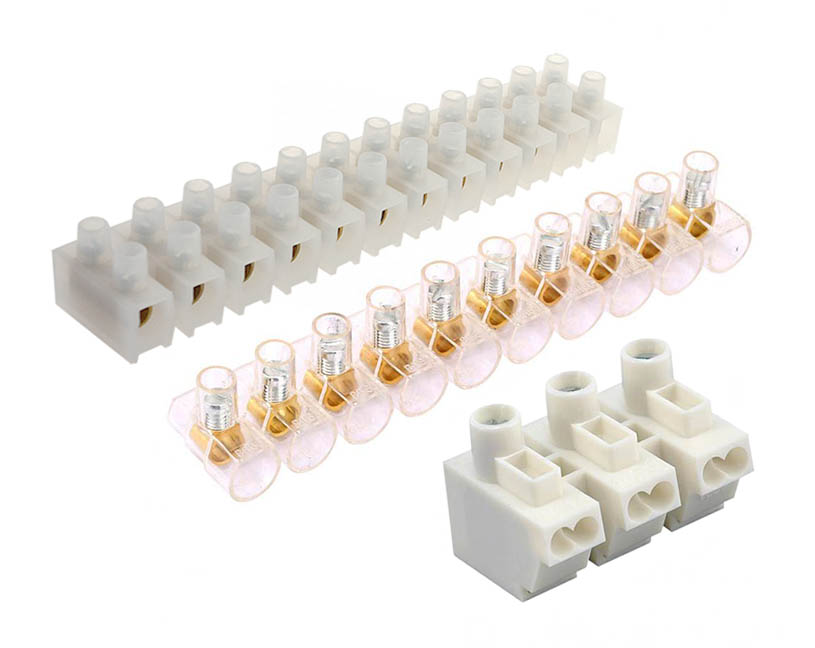

Клеммы соединительные винтовые предназначены для электрического и механического соединения медных и алюминиевых проводников со специальной или без специальной подготовки в цепях переменного и постоянного тока.
Преимущества
Ставшее уже классическим решение соединение проводников. Простота, надежность и удобство. Быстрое и надежное соединение проводников без применения профессионального инструмента и специальных навыков. Широкий выбор вариантов исполнения корпуса клемм как по конструктивным параметрам , так и по материалу изготовления корпуса.
| Наименование | Количество полюсов | Материал корпуса | Габаритные размеры, длина*ширина*высота, мм | Размер крепления винтов контакта, мм | Шаг между полюсами, мм | Внутренний диаметр контакта, мм | Сечение подключаемых проводников, мм2 | Допустимый длительный ток, А / допустимое напряжение, V | Особенности конструкции клеммы | Дополнительная опция | Код товара |
| СА8Н | 12 | полиамид РА66 | 93,5х17,7х15,5 | 5.2 | 8 | 2.9 | 2,5 | 6/450 | - | дополнительный бортик | 03-042-0001 |
| СА10Н | 12 | полиамид РА66 | 116,5х20х16,5 | 6 | 10 | 3.5 | 4 | 10/450 | - | дополнительный бортик | 03-042-0002 |
| СА12Н | 12 | полиамид РА66 | 139,5х23,8х19,5 | 7.2 | 12 | 3.6 | 6 | 16/500 | - | дополнительный бортик | 03-042-0003 |
| PА14Н | 12 | полиамид РА66 | 158*25,6*25,2 | 9 | 13.5 | 5 | 10 | 57/500 | - | дополнительный бортик | 03-042-0004 |
| PА16Н | 12 | полиамид РА66 | 169,8*28*23 | 9 | 14.5 | 6 | 16 | 76/500 | - | дополнительный бортик | 03-042-0005 |
| PА18Н | 12 | полиамид РА66 | 194,4*36,9*28,7 | 11 | 16.5 | 7.5 | 25 | 101/500 | - | дополнительный бортик | 03-042-0006 |
| PE8Н | 12 | полиэтилен PE | 96.2х17х14.5 | 5 | 8 | 2.8 | 2,5 | 5/450 | - | дополнительный бортик | 03-042-0017 |
| PE10Н | 12 | полиэтилен PE | 117.5х20.2х17 | 6 | 10 | 3.4 | 4.0 | 10/450 | - | дополнительный бортик | 03-042-0026 |
| PE12Н | 12 | полиэтилен PE | 140.7х23.8х19 | 7 | 12 | 4.2 | 6.0 | 16/500 | - | дополнительный бортик | 03-042-0027 |
| PE14Н | 12 | полиэтилен PE | 158х25.6х25.2 | 9 | 13.5 | 5 | 10.0 | 25/500 | - | дополнительный бортик | 03-042-0028 |
| PE16Н | 12 | полиэтилен PE | 169.8х28х23 | 9 | 14.5 | 6 | 16.0 | 30/500 | - | дополнительный бортик | 03-042-0029 |
| LC-TBS-2106.12 | 12 | полиэтилен PE | 113,8х17,8х14,3 | 8,2 | 10,8 | 3,6 | 1,5 – 6,0 | 6/400 | - | - | 01-042-0008 |
| СА8-НP-12P | 12 | полиамид РА66 | 93,5х17,7х15,5 | 5.2 | 8 | 2.9 | 1,5 | 6/450 | - | - | 03-042-0016 |
| PA11-2 | 2 | полиамид РА66 | 19*17.3*18.5 | 7.2 | 10 | 3.5 | вход: 1.5-2.5, выход: 0.5-1.5 |
16/450 | для балластов | - | 03-040-0025 |
| PA11-3 | 3 | полиамид РА66 | 19*27.6*18.5 | 7.2 | 10 | 3.5 | вход: 1.5-2.5, выход: 0.5-1.5 |
16/450 | для балластов | - | 03-040-0051 |
| BH25 | 10 | Поликарбонат РС | 109.5x19.5x17.5 | 7.5 | 10 | 4 | 2,5 | 24/450 | - | - | 03-042-0018 |
| BH40 | 10 | поликарбонат РС | 118x21x19.3 | 13 | - | - | 4 | 32/450 | - | - | 03-042-0019 |
| BH60 | 10 | Поликарбонат РС | 137x23x24.5 | 10.3 | 13 | 5.8 | 6 | 41/450 | - | - | 03-042-0020 |
| BH100 | 10 | поликарбонат РС | 29,8х26х14,8 (для одной секции) |
- | 17 | - | 10 | 57/500 | - | - | 03-042-0021 |
| СА10 Fuse-2P | 2 | полиамид РА66 | 20,35х28,3х19,3 | 6 | 10 | - | 0,5-2,5 (AWG 14) | 15/400 | устройство крепления предохрани-телей | - | 03-042-0022 |
| СА10 Fuse-3P | 3 | полиамид РА66 | 30,35х28,3х19,3 | 6 | 10 | - | 0,5-2,5 (AWG 14) | 15/400 | устройство крепления предохрани-телей | - | 03-042-0023 |
| СА10 Fuse-4P | 4 | полиамид РА66 | 40,35х28,3х19,3 | 6 | 10 | - | 0,5-2,5 (AWG 14) | 15/400 | устройство крепления предохрани-телей | - | 03-042-0024 |
| СА10 Fuse-5P | 5 | полиамид РА66 | 50,35х28,3х19,3 | 6 | 10 | - | 0,5-2,5 (AWG 14) | 15/400 | устройство крепления предохрани-телей | - | 03-042-0025 |
