Применение

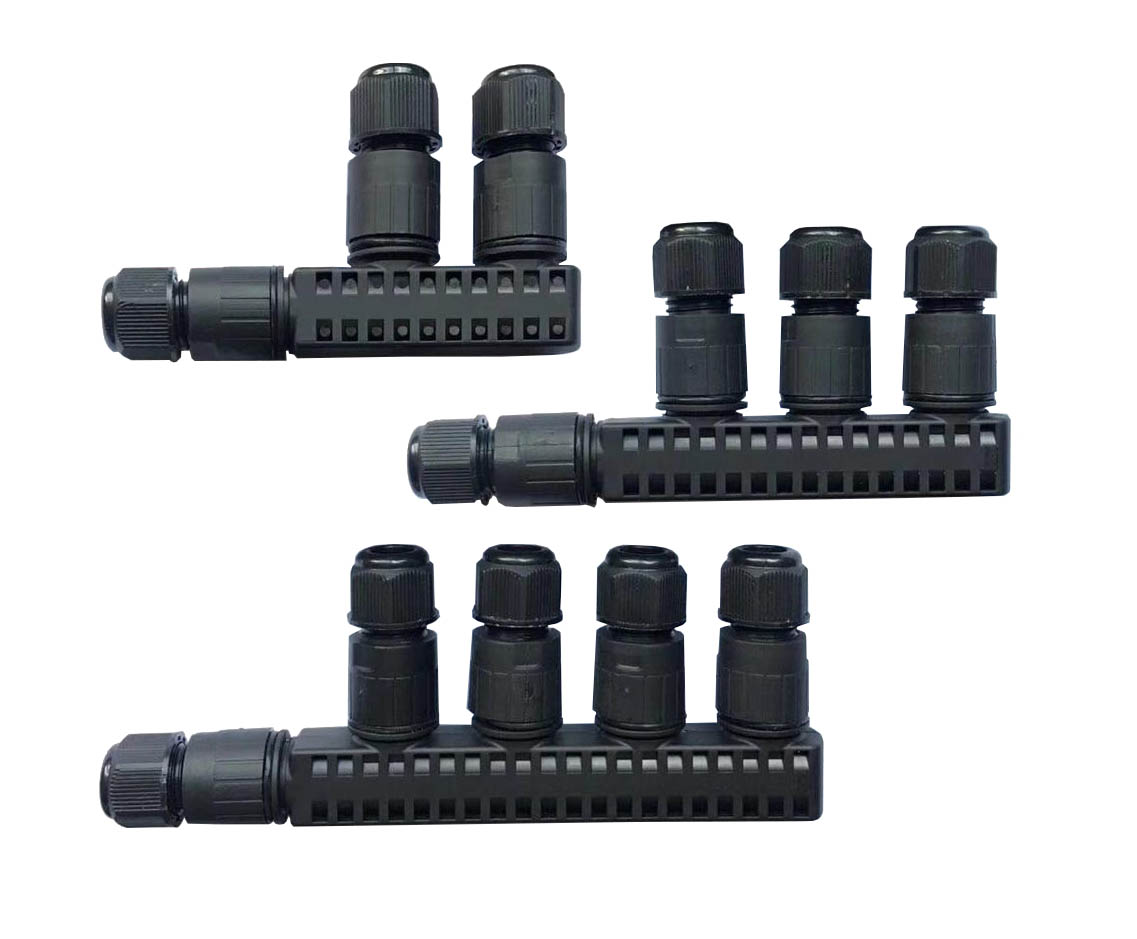

Коннекторы – разветвители предоставляют большое количество вариантов быстрой и надежной герметичной коммутации проводов и предназначены для соединений, которым требуется обеспечить полную герметичность, защиту кабеля и надежность электрической цепи.
Преимущества
Обладают степенью защиты IP68 и могут использоваться под водой и под землей при температуре от -40° до +85° без угрозы потерять качество соединения. Компактные размеры коннекторов упрощают их установку в малогабаритных системах. Коннекторы обеспечивают стабильную работу электрических цепей в уличных светильниках и вентиляции, а также надежное подключение электроустановок в промышленности и на транспорте.
Наименование | Количество полюсов | Количество гермовводов | Степень защиты, IP | Сопротивление контактов/изоляции, мΩ | Номинальный ток, А/напряжение, В | Номинальное импульсное напряжение, кВ | Материал обжимного терминала | Материал корпуса/уплотнительных колец | Габаритные размеры, мм | Диаметр кабеля, мм / сечение проводов, мм2 | Код товара |
XY12F(2PX2) serial connection | 2 | 3 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 92*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0014 |
XY12F(2PX3) serial connection | 2 | 4 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 120*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0015 |
XY12F(2PX4) serial connection | 2 | 5 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 143*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0016 |
XY12F(2PX5) serial connection | 2 | 6 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 163*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0017 |
XY12F(3PX2) serial connection | 3 | 3 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 92*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0033 |
XY12F(3PX3) serial connection | 3 | 4 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 120*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0034 |
XY12F(3PX4) serial connection | 3 | 5 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 143*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0035 |
XY12F(3PX5) serial connection | 3 | 6 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 163*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0036 |
XY12F(2PX2) parallel connection | 2 | 3 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 92*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0001 |
XY12F(2PX3) parallel connection | 2 | 4 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 120*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0002 |
XY12F(2PX4) parallel connection | 2 | 5 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 143*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0003 |
XY12F(2PX5) parallel connection | 2 | 6 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 163*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0004 |
XY12F(3PX2) parallel connection | 3 | 3 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 92*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0037 |
XY12F(3PX3) parallel connection | 3 | 4 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 120*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0038 |
XY12F(3PX4) parallel connection | 3 | 5 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 143*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0039 |
XY12F(3PX5) parallel connection | 3 | 6 | 68 | -/100 | 13/250 | 2 | никелиров. медный сплав | полиамид/силикон | 163*50*18 | 6≤OD≤8 / 0.5-1.5 | 03-010-0040 |
