Соединение "кабель-кабель", неразъемные, винтовые

Характеристики

Коннекторы герметичные соединители проводов IP68 винтовые «кабель-кабель». Обзор продукции SINEYI

Соединение "кабель-кабель", неразъемные, винтовые

Характеристики

Выберите товар из таблицы и добавьте его в корзину

Персональный менеджер ответит на все ваши вопросы

Список товаров
Характеристики
Применение
Инструкция по эксплуатации
Сертификаты
Доставка и оплата

Наименование	Артикул	Количество полюсов	Степень защиты, IP	Габаритные размеры, мм	Номинальный ток, А / Номинальное напряжение, В	Диаметры подсоединяемых проводов OD, мм	Сечение проводов, мм²	Материал уплотнительных колец/цвет	Материал корпуса	Количество уплотнительных колец в блоке герметизации проводов	Материал обжимного терминала	Номинальное импульсное напряжение, кВ	Сопротивление изоляции, мΩ	Рабочая температура
Наименование	Артикул	Количество полюсов	Степень защиты, IP	Габаритные размеры, мм	Номинальный ток, А / Номинальное напряжение, В	Диаметры подсоединяемых проводов OD, мм	Сечение проводов, мм²	Материал уплотнительных колец/цвет	Материал корпуса	Количество уплотнительных колец в блоке герметизации проводов	Материал обжимного терминала	Номинальное импульсное напряжение, кВ	Сопротивление изоляции, мΩ	Рабочая температура

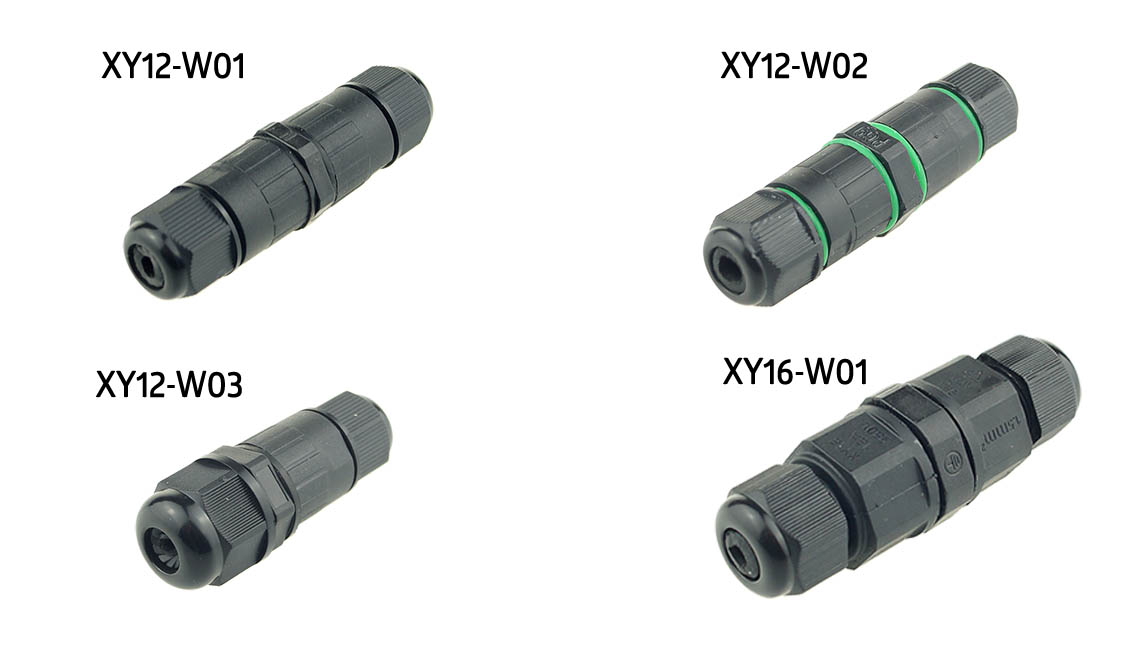

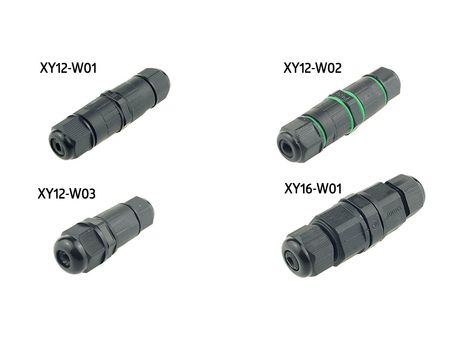

XY12-W01(2P)	03-020-0010	2	68	73 х ø20	13 / 250	6-8	0.5-1.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY12-W01(3P)	03-020-0011	3	68	73 х ø20	13 / 250	6-8	0.5-1.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY12-W01(2P)(1B)	03-020-0267	2	68	75.8хø20.5	13 / 250	6-8	0.5-1.5	силикон/черный	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY12-W01(3P)(1B)	03-020-0268	3	68	75.8хø20.5	13 / 250	6-8	0.5-1.5	силикон/черный	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY12-W01(2P)(1Y)	03-020-0265	2	68	75.8хø20.5	13 / 250	6-8	0.5-1.5	силикон/жёлтый	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY12-W01(3P)(1Y)	03-020-0266	3	68	75.8хø20.5	13 / 250	6-8	0.5-1.5	силикон/жёлтый	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY12-W02(2P)	03-020-0077	2	68	75 х ø20	13 / 250	6-8	0.5-1.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY12-W02(3P)	03-020-0078	3	68	75 х ø20	13 / 250	6-8	0.5-1.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY12-W03(2P)	03-020-0074	2	68	61,7 х ø20	13 / 250	6-8	0.5-1.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY12-W03(3P)	03-020-0027	3	68	61,7 х ø20	13 / 250	6-8	0.5-1.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY16-W01-2P	03-020-0071	2	68	84 x ø26,2	16-24 / 250	6-9	0.5-2.5	силикон/черный	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY16-W01(2P)BL	03-020-0224	2	68	84 x ø26,2	16-24 / 250	6-11	0.5-2.5	силикон/синий	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY16-W01(2P)Y	03-020-0263	2	68	84 x ø26,2	16-24 / 250	6-11	0.5-2.5	силикон/желтый	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY16-W01-3P	03-020-0028	3	68	84 x ø26,2	16-24 / 250	6-9	0.5-2.5	силикон/черный	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY16-W01(3P)BL	03-020-0223	3	68	84 x ø26,2	16-24 / 250	6-11	0.5-2.5	силикон/синий	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY16-W01(3P)Y	03-020-0262	3	68	84 x ø26,2	16-24 / 250	6-11	0.5-2.5	силикон/желтый	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С

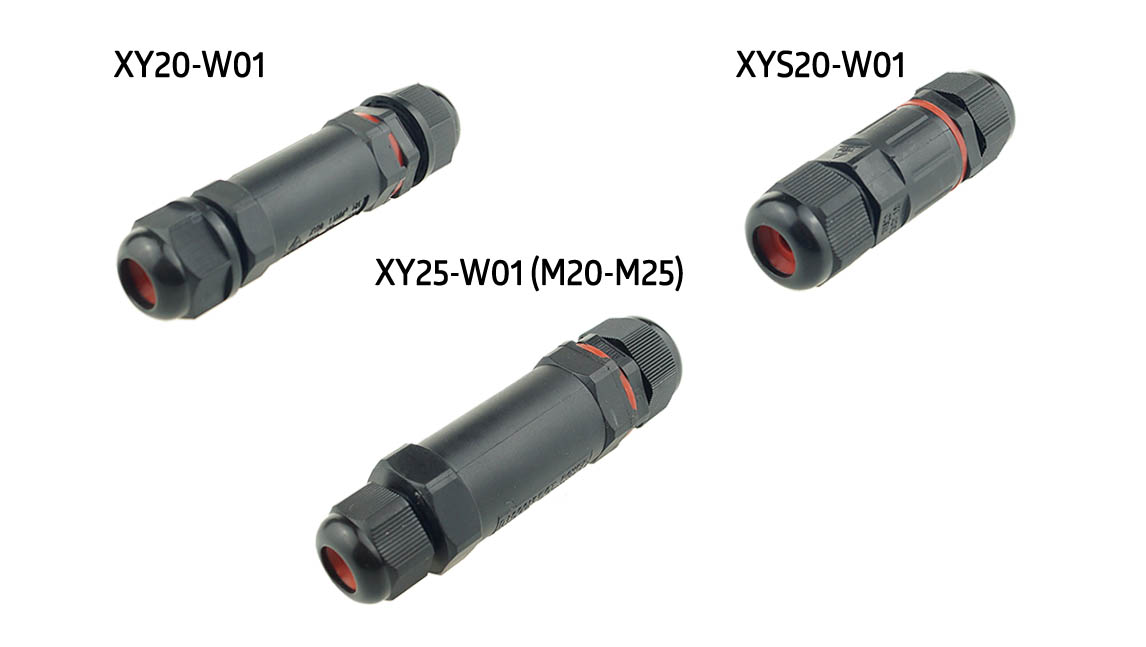

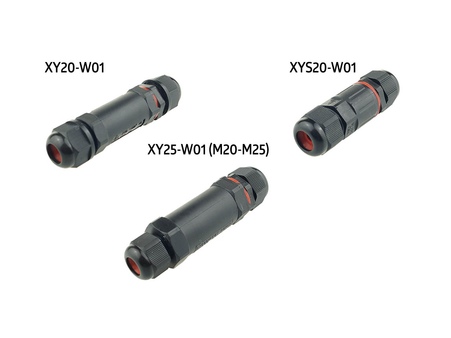

XY20-W01(2P)B	03-020-0066	2	68	115 x ø26,5	16-24 / 250	6-7, 10-11 (ввод), 6-11 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY20-W01(2P)	03-020-0142	2	68	115 x ø26,5	16-24 / 250	6-7, 10-11 (ввод), 6-11 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY20-W01(3P)B	03-020-0067	3	68	115 x ø26,5	16-24 / 250	6-7, 10-11 (ввод), 6-11 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY20-W01(3P)	03-020-0143	3	68	115 x ø26,5	16-24 / 250	6-7, 10-11 (ввод), 6-11 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY20-W01(5P)B	03-020-0030	5	68	115 x ø26,5	16-24 / 250	6-7, 10-11 (ввод), 6-11 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY20-W01(5P)	03-020-0144	5	68	115 x ø26,5	16-24 / 250	6-7, 10-11 (ввод), 6-11 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XYS20-W01(2P)	03-020-0072	2	68	82,5 х ø24	16 / 250	6-7, 10-11 (ввод), 7-11 (вывод)	0.5-1.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XYS20-W01(3P)	03-020-0008	3	68	82.5 х ø24	16 / 250	6-7, 10-11 (ввод), 7-11 (вывод)	0.5-1.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XYS20-W01(4P)	03-020-0073	4	68	82,5 х ø24	16 / 250	6-7, 10-11 (ввод), 7-11 (вывод)	0.5-1.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XYS20-W01(5P)	03-020-0009	5	68	82,5 х ø24	16 / 250	6-7, 10-11 (ввод), 7-11 (вывод)	0.5-1.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY25-W01(2P)(M20-M25)	03-020-0068	2	68	119 x ø32	16-24 / 250	6-7, 10-11 (ввод), 11-14 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY25-W01(3P)(M20-M25)	03-020-0069	3	68	119 x ø32	16-24 / 250	6-7, 10-11 (ввод), 11-14 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY25-W01(4P)(M20-M25)	03-020-0070	4	68	119 x ø32	16-24 / 250	6-7, 10-11 (ввод), 11-14 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY25-W01(5P)(M20-M25)	03-020-0029	5	68	119 x ø32	16-24 / 250	6-7, 10-11 (ввод), 11-14 (вывод)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С

Применение
Герметичные коннекторы применяются во всех областях электронной промышленности, медицинской технике, телекоммуникациях, машиностроении.
Преимущества
Винтовое соединение проводов в коннекторе –традиционное проверенное временем решение. Надежно и технологично. Герметичность реализована на основе применения уплотнительных водонепроницаемых материалов. Коннекторы имеют степень защиты IP68, что дает возможность использовать их на улице при повышенной влажности. Высокое качество материалов сальников обеспечивает им широкий температурный диапазон работы (от -40 до +85 ⁰C) и устойчивость к воздействию агрессивных средств (соль, кислоты, пары алкоголя, смазочные вещества и т.д.). Простой монтаж для герметичного соединения.
Узел герметизации ввода кабелей может состоять из более чем одного уплотнительного кольца (блок, вставленных одно в другое, колец), что позволяет использовать коннектор для проводов с более широким диапазоном диаметров. Используя блок, состоящий из двух уплотнительных колец, надежно герметизируется провод с меньшими диапазонами диаметров. Вынув внутреннее уплотнительное кольцо - с большими размерами проводов. Также на входе и выходе коннекторы могут отличаться конструкцией узла герметизации проводов. Например, на входе блок состоит из одного уплотнительного кольца, а на выходе - из двух, вставленных одно в другое, колец. Либо на входе и выходе стоят по одному уплотнительному кольцу, но предназначенные для отличающихся диапазонов диаметров проводов.

СС EAC коннекторы

СС CE коннекторы серии XY

СС TUV коннекторы XY11, XY12

CC TUV коннекторы XYS20, XY20, XY16, XY25, XYT21, XYX21
