Наименование | Артикул | Количество полюсов | Количество выводов | Степень защиты, IP | Габаритные размеры, мм | Номинальный ток, А / Номинальное напряжение, В | Диаметр кабеля, мм | Сечение проводов, мм2 | Материал уплотнительных колец | Материал корпуса | Материал обжимного терминала | Номинальное импульсное напряжение, кВ | Сопротивление изоляции, мΩ | Рабочая температура |
Наименование | Артикул | Количество полюсов | Количество выводов | Степень защиты, IP | Габаритные размеры, мм | Номинальный ток, А / Номинальное напряжение, В | Диаметр кабеля, мм | Сечение проводов, мм2 | Материал уплотнительных колец | Материал корпуса | Материал обжимного терминала | Номинальное импульсное напряжение, кВ | Сопротивление изоляции, мΩ | Рабочая температура |

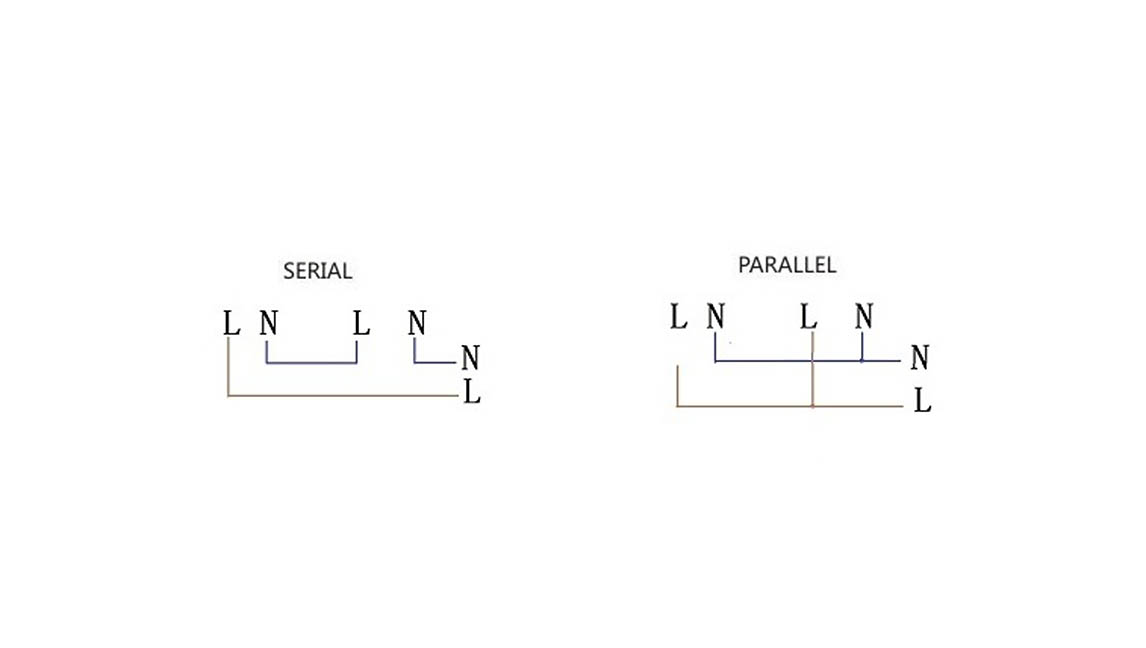

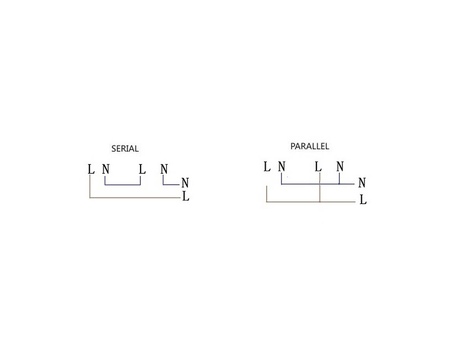

XY12F(2PX2) serial connection | 03-010-0014 | 2 | 2 | 68 | 94*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(2PX3) serial connection | 03-010-0015 | 2 | 3 | 68 | 119*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(2PX4) serial connection | 03-010-0016 | 2 | 4 | 68 | 144*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(2PX5) serial connection | 03-010-0017 | 2 | 5 | 68 | 169*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(2PX2) parallel connection | 03-010-0001 | 2 | 2 | 68 | 94*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(2PX3) parallel connection | 03-010-0002 | 2 | 3 | 68 | 119*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(2PX4) parallel connection | 03-010-0003 | 2 | 4 | 68 | 144*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(2PX5) parallel connection | 03-010-0004 | 2 | 5 | 68 | 169*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(3PX2) parallel connection | 03-010-0037 | 3 | 2 | 68 | 94*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(3PX3) parallel connection | 03-010-0038 | 3 | 3 | 68 | 119*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(3PX4) parallel connection | 03-010-0039 | 3 | 4 | 68 | 144*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |
XY12F(3PX5) parallel connection | 03-010-0040 | 3 | 5 | 68 | 169*53*18 | 13/250 | 6-8 | 0.5-1.5 | силикон | полиамид | никелиров. медный сплав | 2 | 100 | -40 - +85°С |

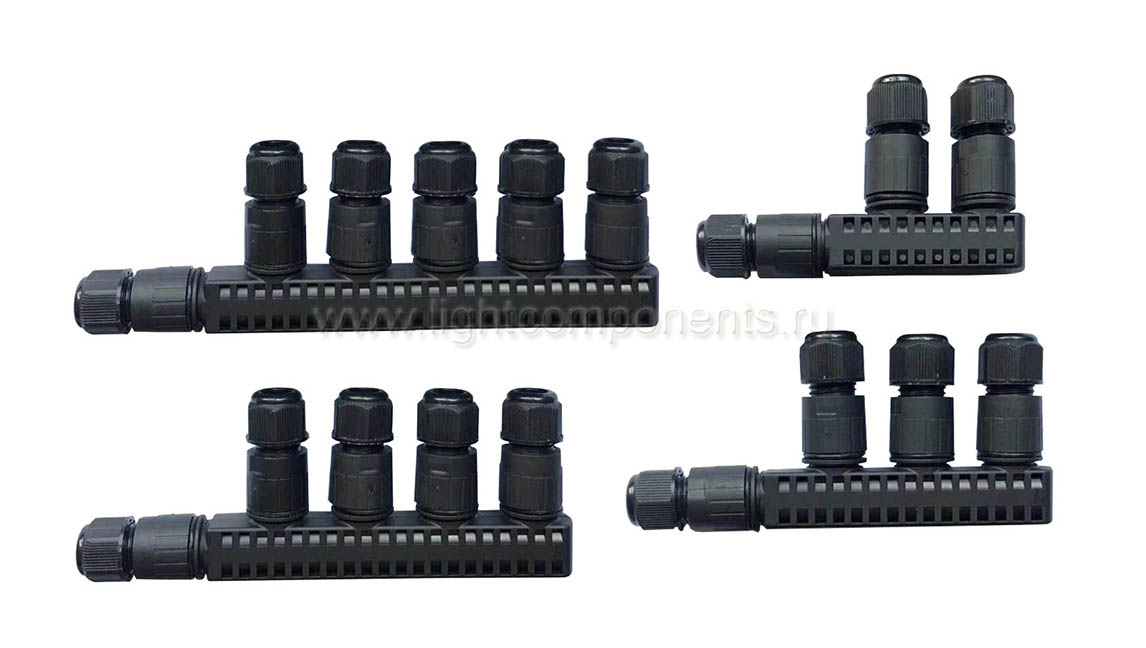

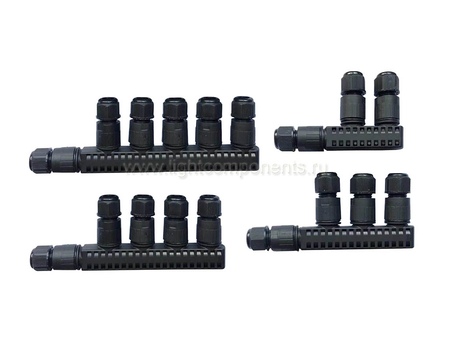

Применение
Коннекторы – разветвители предоставляют большое количество вариантов быстрой и надежной герметичной коммутации проводов и предназначены для соединений, которым требуется обеспечить полную герметичность, защиту кабеля и надежность электрической цепи.
Преимущества
Обладают степенью защиты IP68 и могут использоваться под водой и под землей при температуре от -40° до +85° без угрозы потерять качество соединения. Компактные размеры коннекторов упрощают их установку в малогабаритных системах. Коннекторы обеспечивают стабильную работу электрических цепей в уличных светильниках и вентиляции, а также надежное подключение электроустановок в промышленности и на транспорте.
