Коннектор разветвитель Y-образный винтовой герметичный. Обзор продукции SINEYI

Y-образные винтовые IP68

Характеристики

Выберите товар из таблицы и добавьте его в корзину

Персональный менеджер ответит на все ваши вопросы

Список товаров
Характеристики
Применение
Инструкция по эксплуатации
Сертификаты
Доставка и оплата

Наименование	Артикул	Количество полюсов	Степень защиты, IP	Габаритные размеры, мм	Номинальный ток, А / Номинальное напряжение, В	Диаметр кабеля, мм	Сечение проводов, мм²	Материал уплотни-тельных колец	Материал корпуса	Количество уплотнительных колец в блоке герметизации проводов	Материал обжимного терминала	Номинальное импульсное напряжение, кВ	Сопротивление изоляции, мΩ	Рабочая температура
Наименование	Артикул	Количество полюсов	Степень защиты, IP	Габаритные размеры, мм	Номинальный ток, А / Номинальное напряжение, В	Диаметр кабеля, мм	Сечение проводов, мм²	Материал уплотни-тельных колец	Материал корпуса	Количество уплотнительных колец в блоке герметизации проводов	Материал обжимного терминала	Номинальное импульсное напряжение, кВ	Сопротивление изоляции, мΩ	Рабочая температура

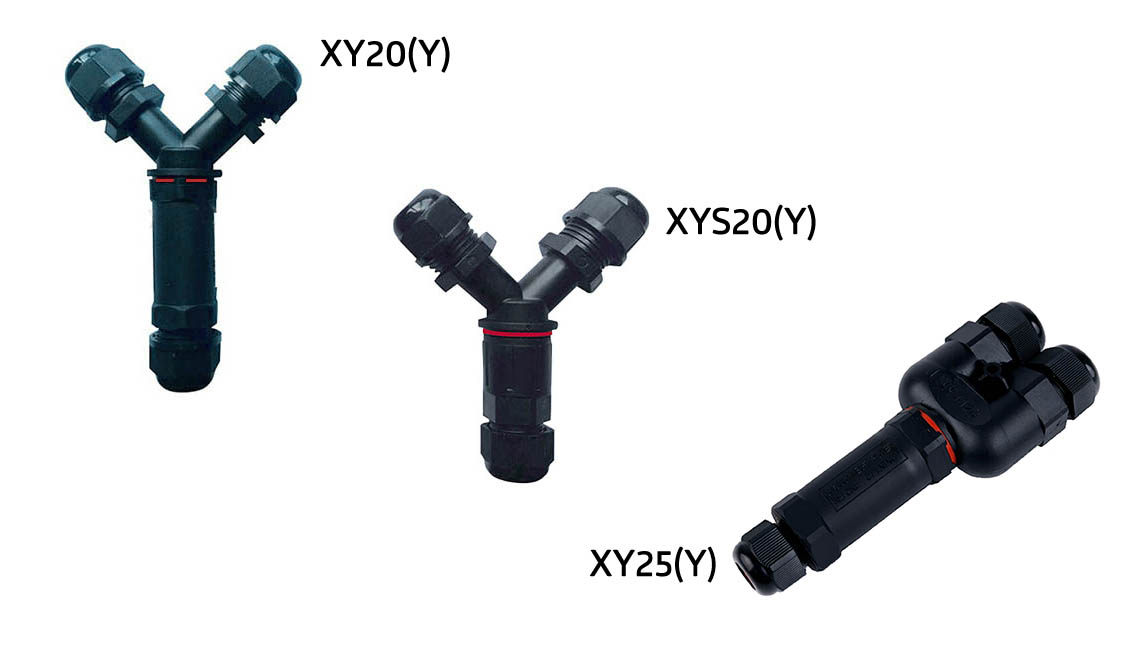

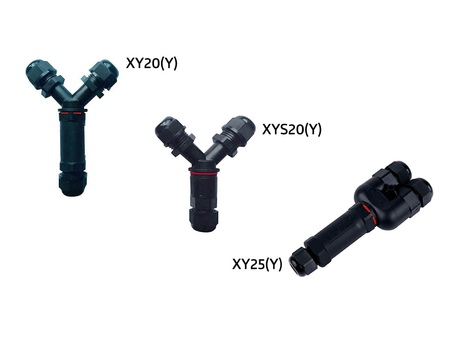

XY20(Y)-W01(2P)	03-010-0028	2	68	132x91	16-24 / 250	7-9, 9-12	0.5-2.5	силикон	полиамид	2	никелиров. медный сплав	2	100	-40 - +85°С
XY20(Y)-W01(3P)	03-010-0029	3	68	132x91	16-24 / 250	7-9, 9-12	0.5-2.5	силикон	полиамид	2	никелиров. медный сплав	2	100	-40 - +85°С
XYS20(Y)-W01(2P)	03-010-0027	2	68	104x91	16 / 250	7-9, 9-12	0.5-1.5	силикон	полиамид	2	никелиров. медный сплав	2	100	-40 - +85°С
XYS20(Y)-W01(3P)	03-010-0012	3	68	104x91	16 / 250	7-9, 9-12	0.5-1.5	силикон	полиамид	2	никелиров. медный сплав	2	100	-40 - +85°С
XYS20(Y)-W01(4P)	03-010-0041	4	68	104x91	16 / 250	7-9, 9-12	0.5-1.5	силикон	полиамид	2	никелиров. медный сплав	2	100	-40 - +85°С
XYS20(Y)-W01(5P)	03-010-0042	5	68	104x91	16 / 250	7-9, 9-12	0.5-1.5	силикон	полиамид	2	никелиров. медный сплав	2	100	-40 - +85°С
XY25(Y)-W01(2P)(M20-M25)	03-010-0030	2	68	156х53хø29,2	16-24 / 250	6-7, 10-11 (ввод), 11-14 (выводы)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY25(Y)-W02(2P)(M25-M25)	03-010-0056	2	68	156х53хø29,2	16-24 / 250	11-14	0.5-2.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY25(Y)-W01(3P)(M20-M25)	03-010-0031	3	68	156х53хø29,2	16-24 / 250	6-7, 10-11 (ввод), 11-14 (выводы)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY25(Y)-W02(3P)(M25-M25)	03-010-0057	3	68	156х53хø29,2	16-24 / 250	11-14	0.5-2.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY25(Y)-W01(4P)(M20-M25)	03-010-0032	4	68	156х53хø29,2	16-24 / 250	6-7, 10-11 (ввод), 11-14 (выводы)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY25(Y)-W02(4P)(M25-M25)	03-010-0058	4	68	156х53хø29,2	16-24 / 250	11-14	0.5-2.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С
XY25(Y)-W01(5P)(M20-M25)	03-010-0018	5	68	156х53хø29,2	16-24 /250	6-7, 10-11 (ввод), 11-14 (выводы)	0.5-2.5	силикон	полиамид	2 (ввод), 1 (вывод)	никелиров. медный сплав	2	100	-40 - +85°С
XY25(Y)-W02(5P)(M25-M25)	03-010-0059	5	68	156х53хø29,2	16-24 / 250	11-14	0.5-2.5	силикон	полиамид	1	никелиров. медный сплав	2	100	-40 - +85°С

Применение
Коннекторы – разветвители предоставляют большое количество вариантов быстрой и надежной герметичной коммутации проводов и предназначены для соединений, которым требуется обеспечить полную герметичность, защиту кабеля и надежность электрической цепи.
Преимущества
Обладают степенью защиты IP68 и могут использоваться под водой и под землей при температуре от -40° до +85° без угрозы потерять качество соединения. Компактные размеры коннекторов упрощают их установку в малогабаритных системах. Коннекторы обеспечивают стабильную работу электрических цепей в уличных светильниках и вентиляции, а также надежное подключение электроустановок в промышленности и на транспорте.

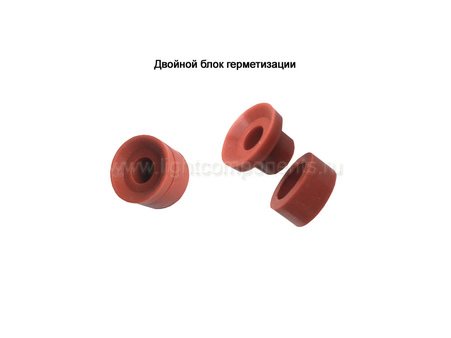

Узел герметизации ввода кабелей может состоять из более чем одного уплотнительного кольца (блок, вставленных одно в другое, колец), что позволяет использовать коннектор для проводов с более широким диапазоном диаметров. Используя блок, состоящий из двух уплотнительных колец, надежно герметизируется провод с меньшими диапазонами диаметров. Вынув внутреннее уплотнительное кольцо - с большими размерами проводов. Также на входе и выходе коннекторы могут отличаться конструкцией узла герметизации проводов. Например, на входе блок состоит из одного уплотнительного кольца, а на выходе - из двух, вставленных одно в другое, колец. Либо на входе и выходе стоят по одному уплотнительному кольцу, но предназначенные для отличающихся диапазонов диаметров проводов.

СС EAC коннекторы

CC TUV коннекторы XYS20, XY20, XY16, XY25, XYT21, XYX21
